おうち発車標 ― 名古屋市営地下鉄 東山線の新型発車標を、おうちの Windows 2000 で動かす

駅のホームで「次の電車は何時に、どこゆき」を出している 発車標。 あれを家で動かしたくて、名古屋市営地下鉄 東山線の発車標を再現するソフト 「おうち発車標」 を作りました。

表示役は Windows 2000。古い PC を 1 台、電源を入れたら発車標だけが立ち上がる「発車標専用機」にして遊べます。 この記事では、どんな見た目で、どう動いて、中身はどうなっているのかを全部まとめます。最後に公開版のダウンロードもあります。

できること

• 2 種類の発車標：オレンジと緑の 旧型LED と、東山線の新しいフルカラーの 新型LED
• 3 つの動かし方：時刻を手で入れる「手動」、時刻表どおりに進む「時刻表」、「2分おき」のように間隔だけ決める「○分おき」
• 実際の駅っぽい流れ：在線位置 → 接近表示 → 接近メロディ → 到着 → 到着放送 → 停車 → 発車、を時計に合わせて自動で
• 在線位置：当駅 <<< 前駅 <<< 前々駅に電車の絵が出て、近づいてくる様子が見える（新型LED）

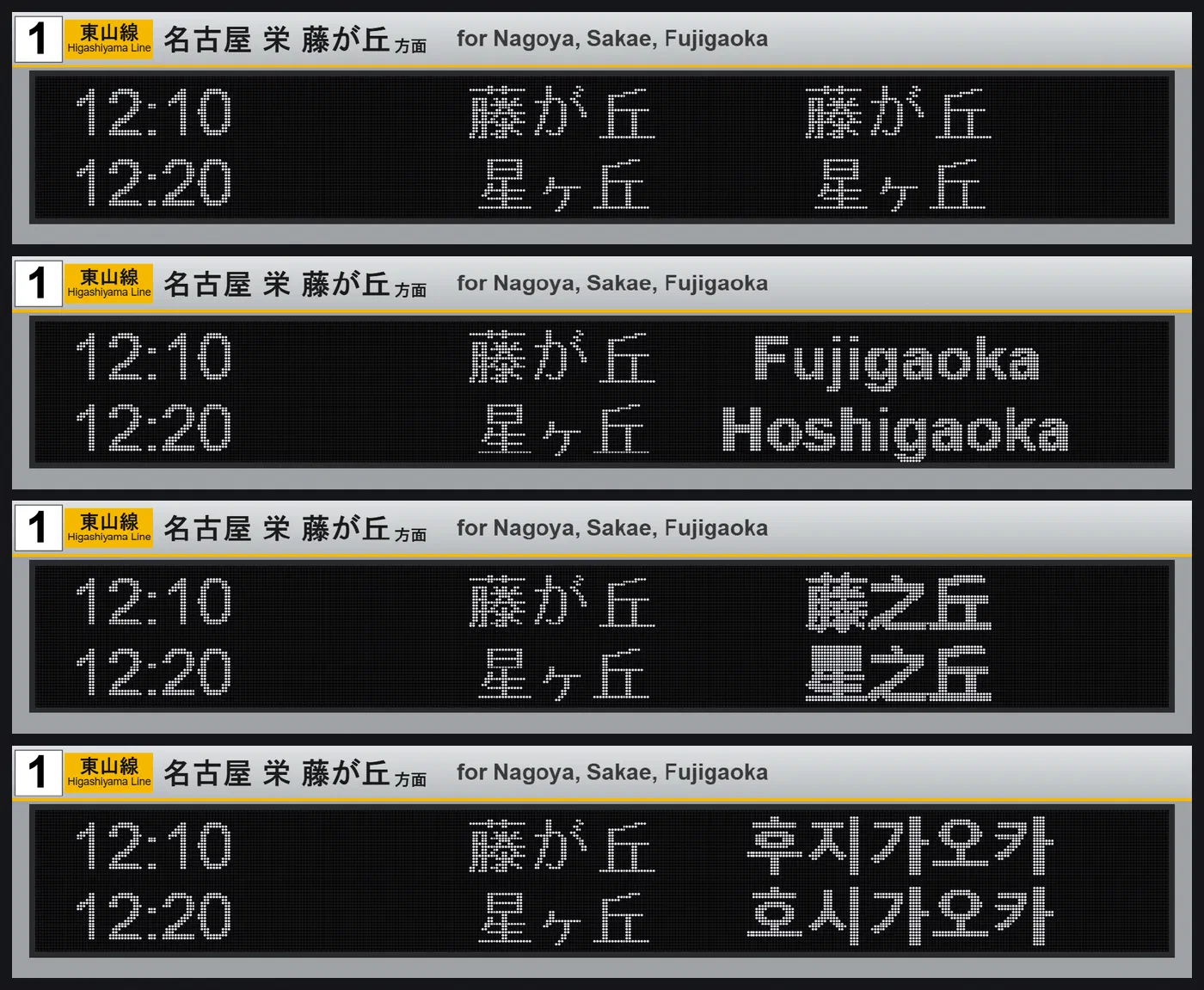

• 多言語：行先が 日本語 → 英語 → 中国語 → 韓国語 と切り替わる（新型LED）
• 何台でも：番線ごとに 1 台ずつ、最大 10 台まで。1 台のサーバーに何台でもクライアントをつなげる
• 専用機モード：電源を入れると、ゲーセンの筐体みたいな黒い起動画面 → 発車標だけが起動
• API：curl で「1 台目を 2 分おきに」などの操作ができる

しくみ：サーバーとクライアント

おうち発車標は 2 つに分かれています。

Windows 2000 は今の Web（HTTPS や新しい JavaScript）がほぼ使えません。 なので「考える仕事」は全部サーバーに任せて、Windows 2000 側は 1 秒ごとに表示内容を取りに行って描くだけ にしています。

サーバーからクライアントへ渡すのは、こんな UTF-8 のテキストです（タブ区切り）。

hasshahyo-new 1
platform=1
lineJp=東山線
viaJp=名古屋 栄 藤が丘
langs=j,e,s,o
row=train	12:10	0	0	藤が丘|Fujigaoka|ふじがおか|藤之丘|藤之丘|후지가오카
msg=pos	1	H09	H08	H07	当駅|||||	前駅|||||	前々駅|||||
end

row が 1 段目（12:10 藤が丘ゆき）、msg が 2 段目（在線位置。電車は前々駅と前駅の間）。 多言語の文字は 日本語|英語|ひらがな|中国語(簡)|中国語(繁)|韓国語 の形でまとめて送って、切り替えはクライアントがやります。

クライアントはこれを読んで描くだけなので、表示の決まりごとを変えたいときはサーバーだけ直せば済みます。 通信は LAN 内の HTTP（Windows 2000 が今の HTTPS に対応していないため）なので、サーバーはインターネットに公開しない前提です。

操作画面

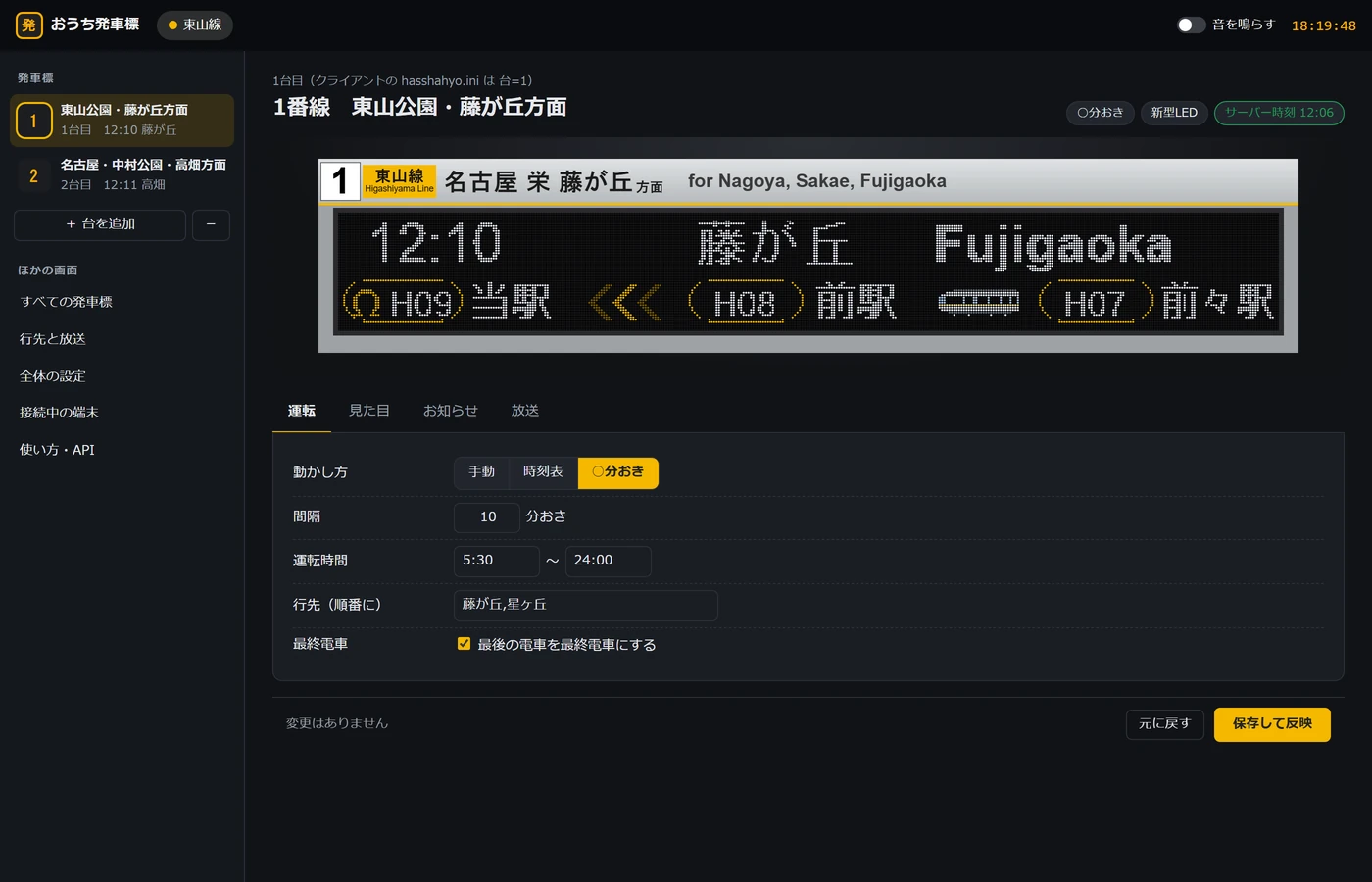

ブラウザで開く操作画面です。左に台（番線）の一覧と、ほかの画面へのメニュー。右に選んだ台の大きなプレビューと設定が出ます。 台の一覧には、それぞれの「次の電車」も小さく出るので、開かなくても今どうなっているかがわかります。

設定は 4 つのタブに分けました。

変更は「保存して反映」を押すまでクライアントには出ません。保存していない変更があると、下のバーと台の一覧に印が付きます（Ctrl + S でも保存できます）。

動かし方は 3 つ。

• 手動：時刻・行先・発車前（時刻の点滅）を入れて保存
• 時刻表：平日 / 土曜 / 土休日の時刻表を入れておくと、サーバーの時計で次の電車を順に出す。 21:47 藤が丘 のほか、06:00-08:58/4 藤が丘（4 分おき）、24:12 藤が丘 最終 のような書き方もできます
• ○分おき：間隔・運転時間・行先（藤が丘,藤が丘,星ヶ丘 のように順番に回す）だけ決めて走らせる

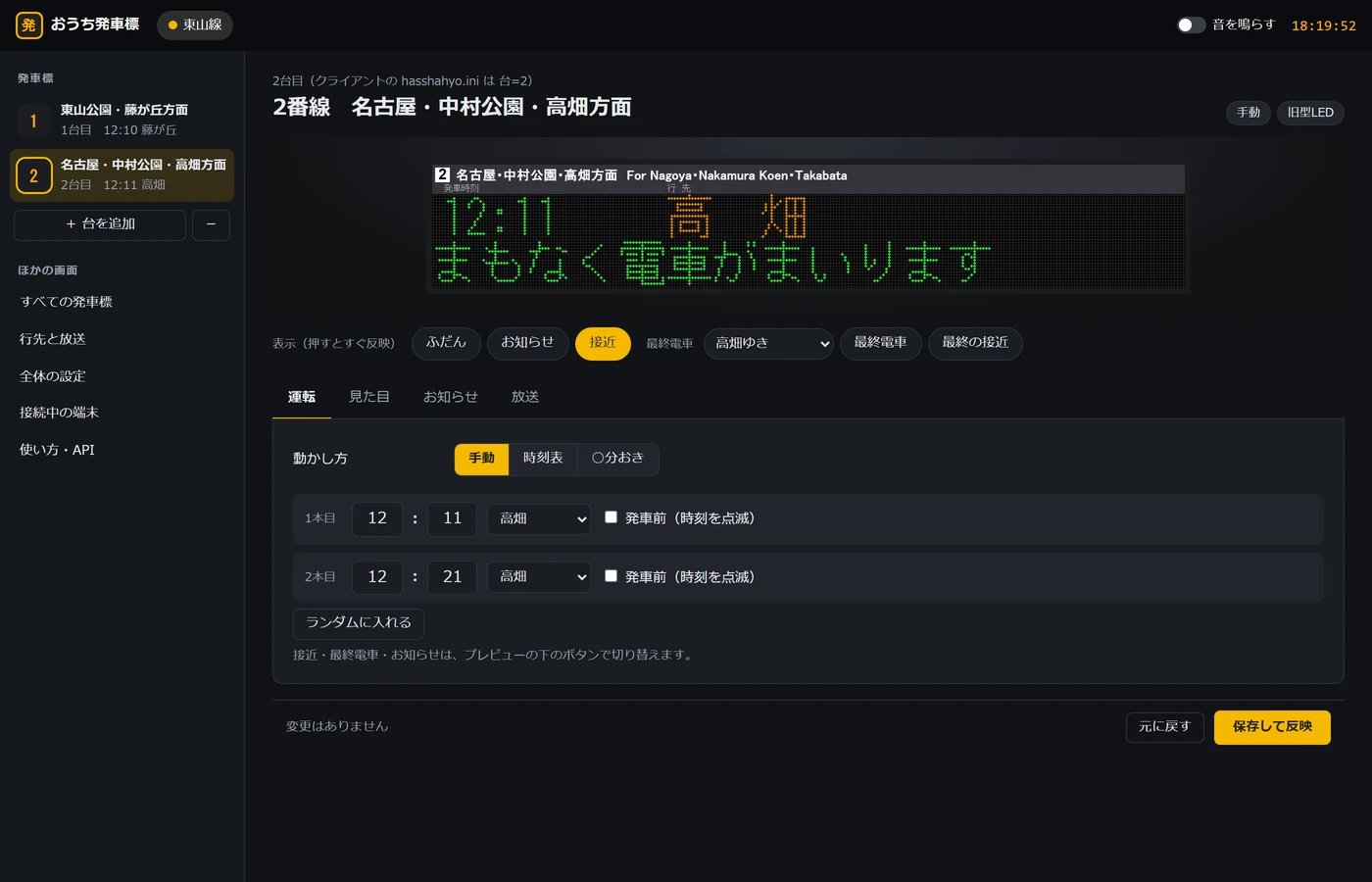

手動のときは、プレビューのすぐ下に ふだん / お知らせ / 接近 / 最終電車 のボタンが出ます。押した瞬間に発車標が切り替わる（接近なら接近メロディも鳴る）ので、リモコンみたいに遊べます。

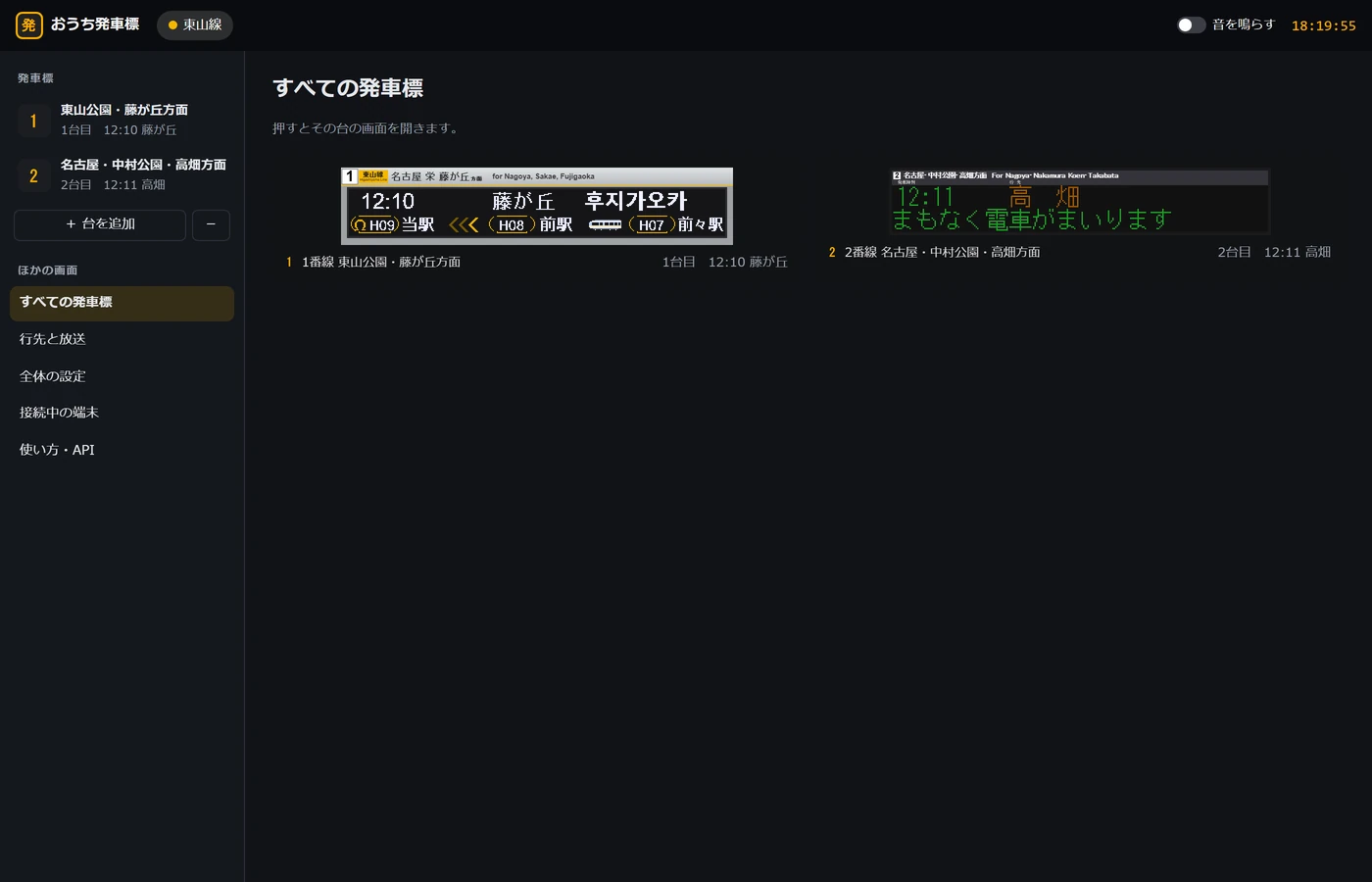

ほかに、全部の台を並べて見る「すべての発車標」、行先ごとの名前と放送を決める「行先と放送」、秒数や色・文言・テスト時刻の「全体の設定」、つながっているクライアントの一覧、API の例があります。 「全体の設定」の テスト時刻 を入れると、好きな時刻から時計を進められます。最終電車の動きを見たいときに 0 時まで待たなくていいように。

表示のデザイン

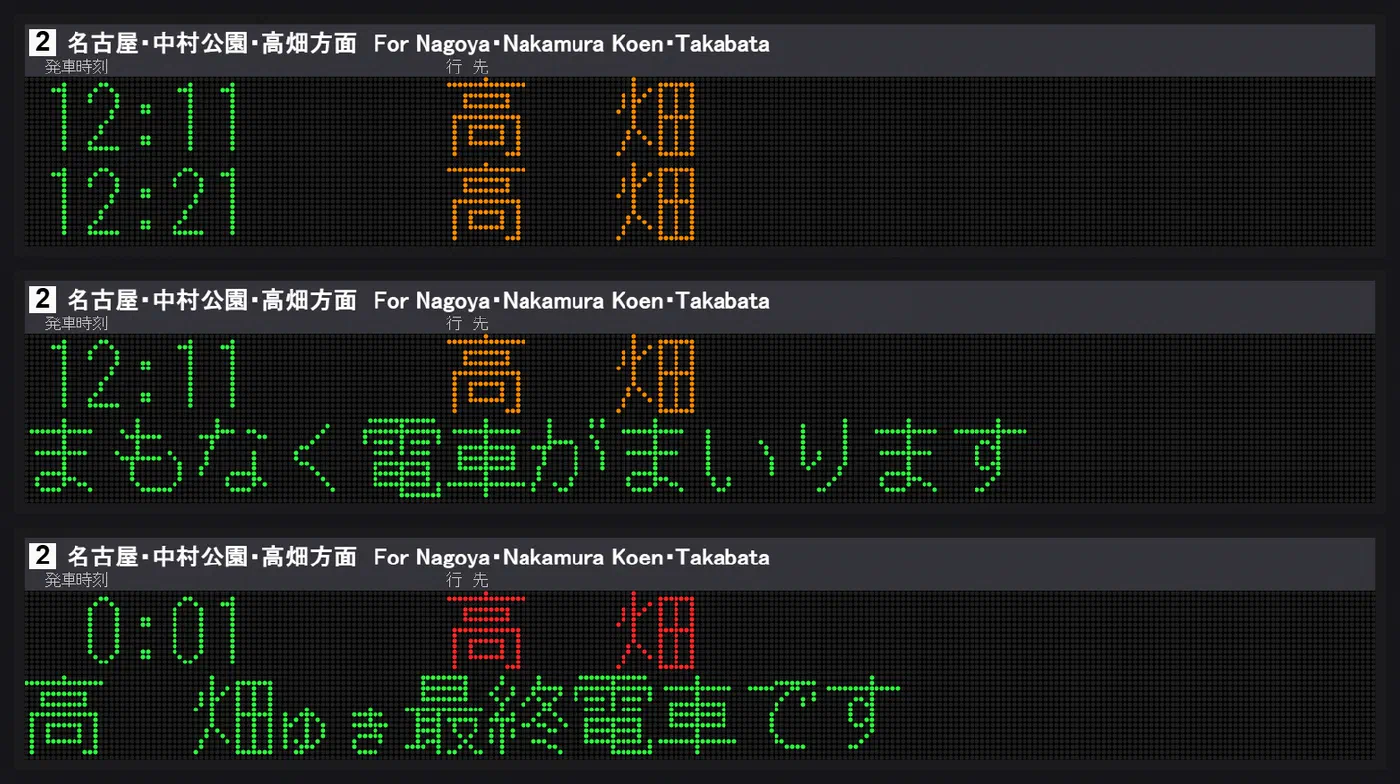

旧型LED

オレンジと緑の、昔ながらの LED 発車標です。操作画面の「表示」で 旧型LED を選ぶとこれになります。実際の駅の写真を見ながら、細かいところを合わせました。

• 段は「2 本表示」なら 2 段だけ。お知らせ・接近表示・最終電車の案内は、3 段目を足すのではなく、その段の列車表示と入れ替わる
• 接近表示「まもなく電車がまいります」は緑で、左寄せ
• 最終電車は行先が赤。「藤が丘ゆき最終電車です」の「ゆき」だけ小さい字
• 行先は 日本語 7 秒 / 英語 3 秒 で交互。発車前は時刻だけが点滅
• 幅に収まる文は止まって表示、はみ出す文だけ流れる

LED は 1 ドットずつ描いています（標準は横 256 ドット・16 ドットのフォント）。消えているドットもうっすら見えるので、遠目に見ると本物っぽくなります。

新型LED

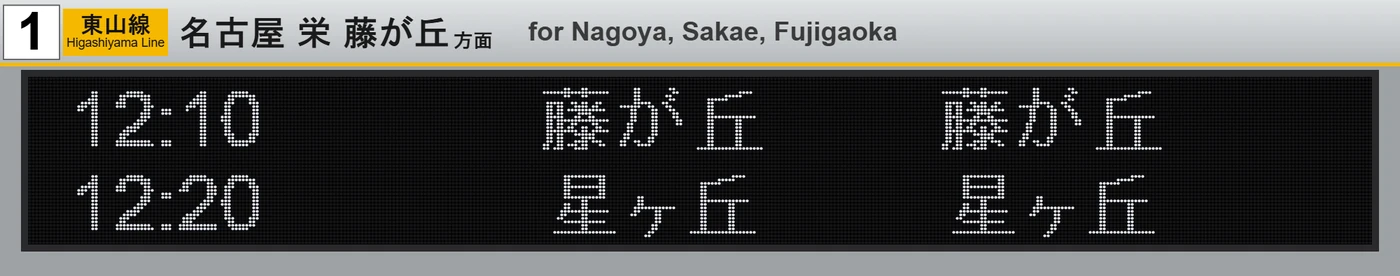

東山線の新しいフルカラー LED の発車標です（「表示」で 新型LED）。上に印刷の看板（番線・東山線のマーク・「名古屋 栄 藤が丘 方面」・英語）、その下に 横 384 × 縦 48 ドット のフルカラー LED があります。

1 段目は次の電車。時刻・行先（日本語）・行先（切り替わる）の 3 つが並びます。

2 段目は、時間によって中身が変わります。

1. ふだんは 2 本目の電車（ときどき緑のお知らせが流れる）
2. 電車が近づくと 在線位置（下で詳しく）

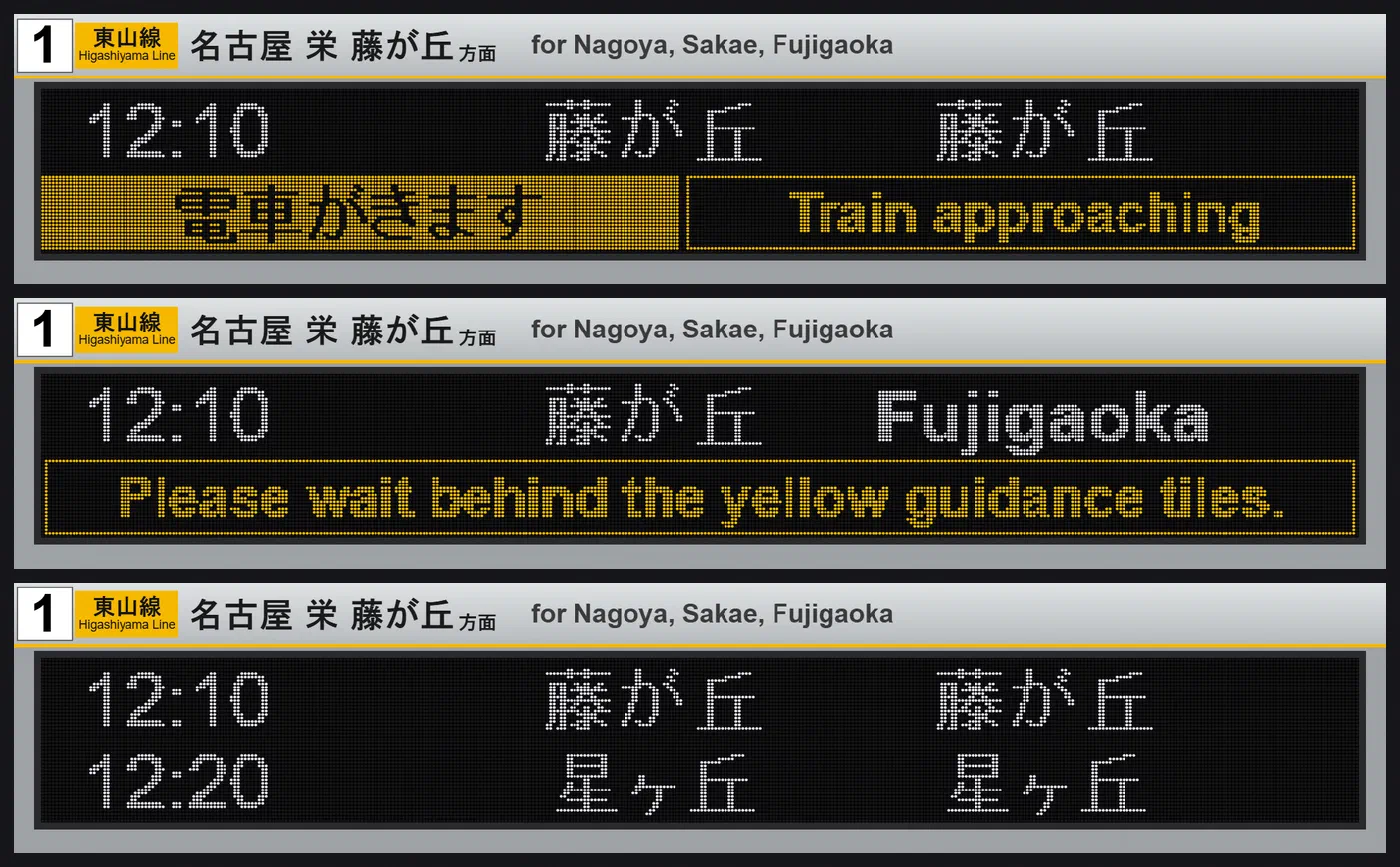

3. 1 分前から 「電車がきます | Train approaching」 と 「黄色い点字ブロックの内側でお待ちください」 が交互に
4. 電車が着いて停車中（1 段目の時刻が点滅）は、次の電車 に戻る

停車中に「点字ブロックの内側で…」を出しっぱなしにすると、電車がもう着いているのに変なので、案内は接近中だけにしています。

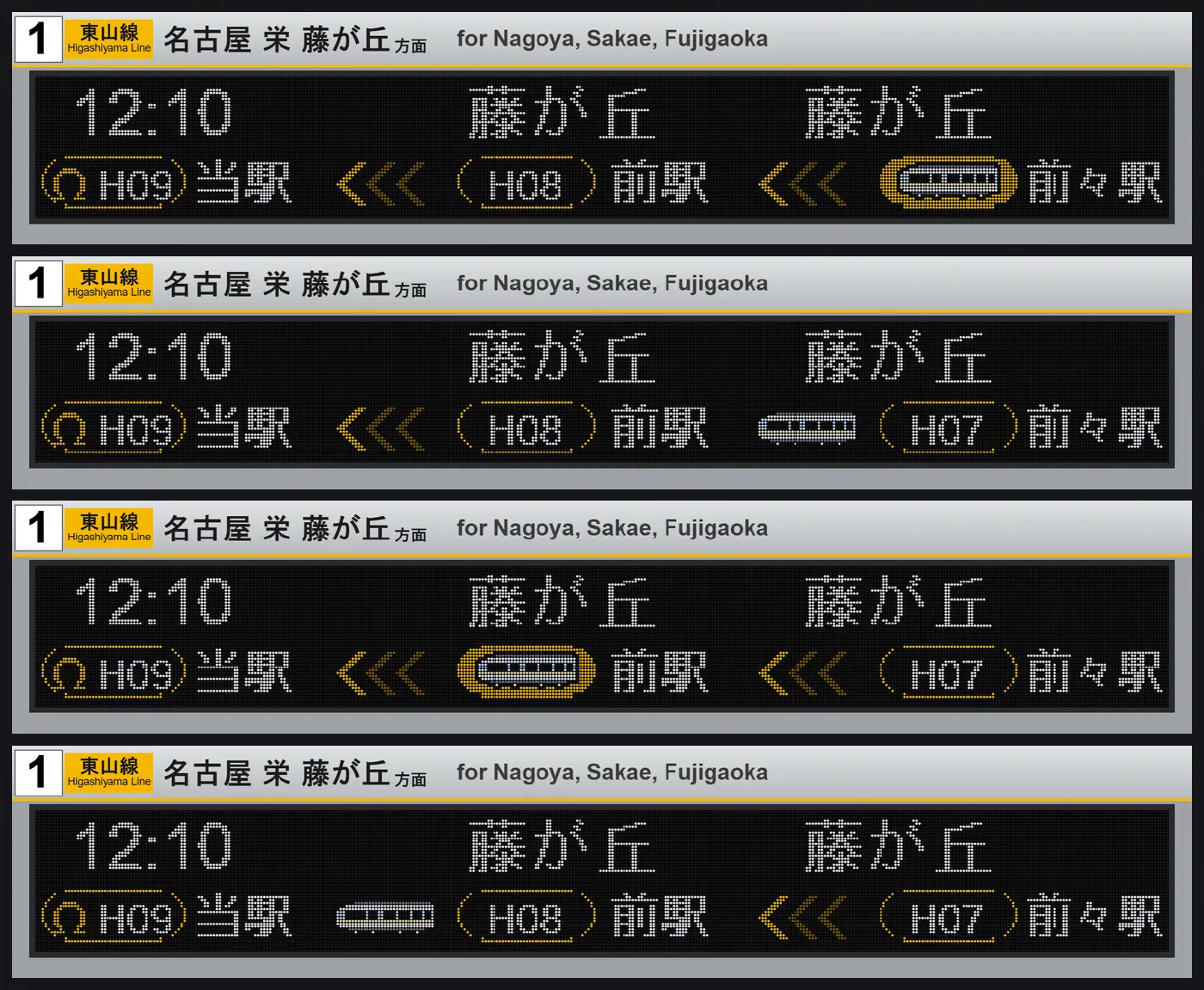

在線位置

いちばんこだわったところです。2 段目に当駅 <<< 前駅 <<< 前々駅が並んで、電車がどこまで来ているかが見えます。

1 駅区間を「駅に 1 分止まって 2 分走る」で 2 分にしているので、前々駅からここまでちょうど 6 分。

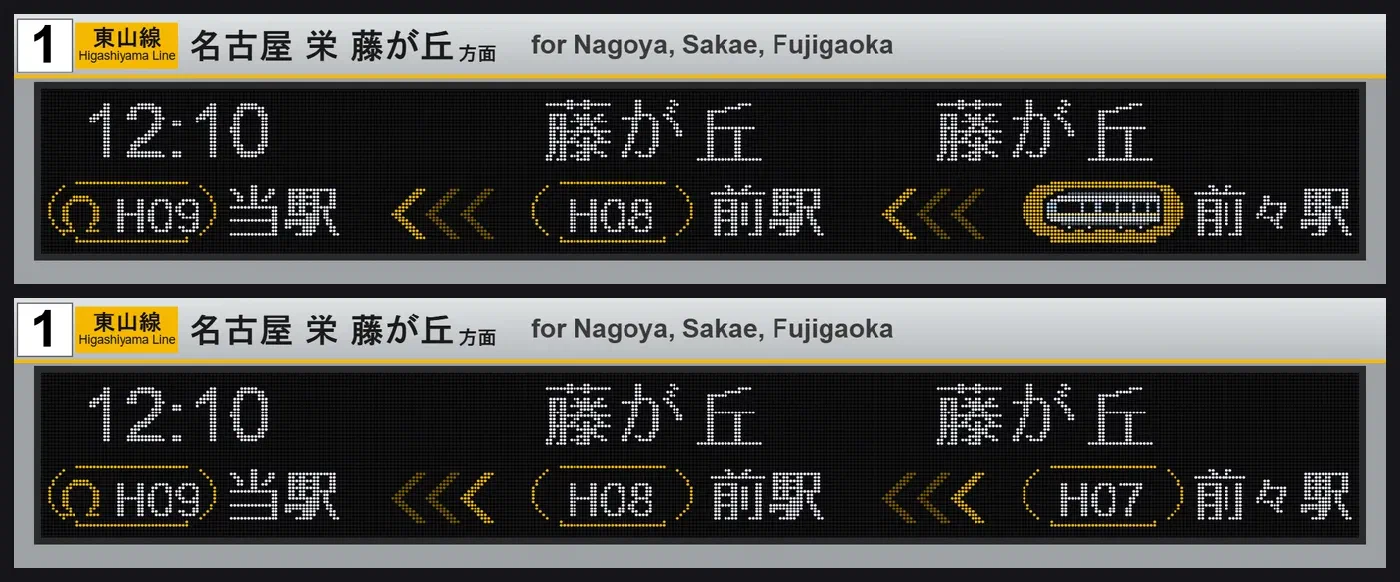

• 電車のいるところは、駅番号（または <<<）と電車の絵が交互に点滅 します（0.6 秒ずつ）
• 在線位置がずっと出ていると 2 本目の電車が見えないので、電車が動いたときだけ 12 秒（10 回点滅）出して、ふだんの表示に戻ります
• 当駅には電車の絵を出しません。当駅の枠にはいつも現在地のマーク（Ω の形）が付いています
• <<< は当駅に向かって明るいところが流れるアニメーション

電車の絵は、実物の写真を見ながら 1 ドットずつ打ちました（35 × 13 ドット）。

• 先頭は左上が斜めに落ちた形。前面の窓はなし
• 白い車体に、水色の柱と黒い窓、クリーム色の帯、白い裾、灰色の床下と車輪
• 周りを 黒いふち で囲んで、黄色い枠の中でも形がわかるように

最初は左右対称の「それっぽい電車」にしていたんですが、写真と見比べると全然違ったので描き直しました。

最終電車

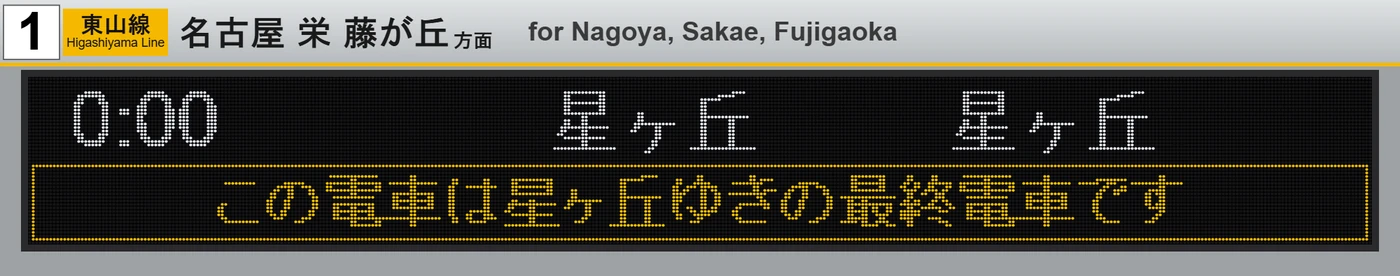

最終電車は 2 段目に黄色い枠で「この電車は○○ゆきの最終電車です」。これも言語が切り替わります。

発車までの流れ

時刻表・○分おきのときは、時計に合わせて実際の駅の流れを再現します（秒数は「全体の設定」で変えられます）。

到着放送は、接近放送が長くて時刻を過ぎても鳴っているときは、終わってから流すようにしています。

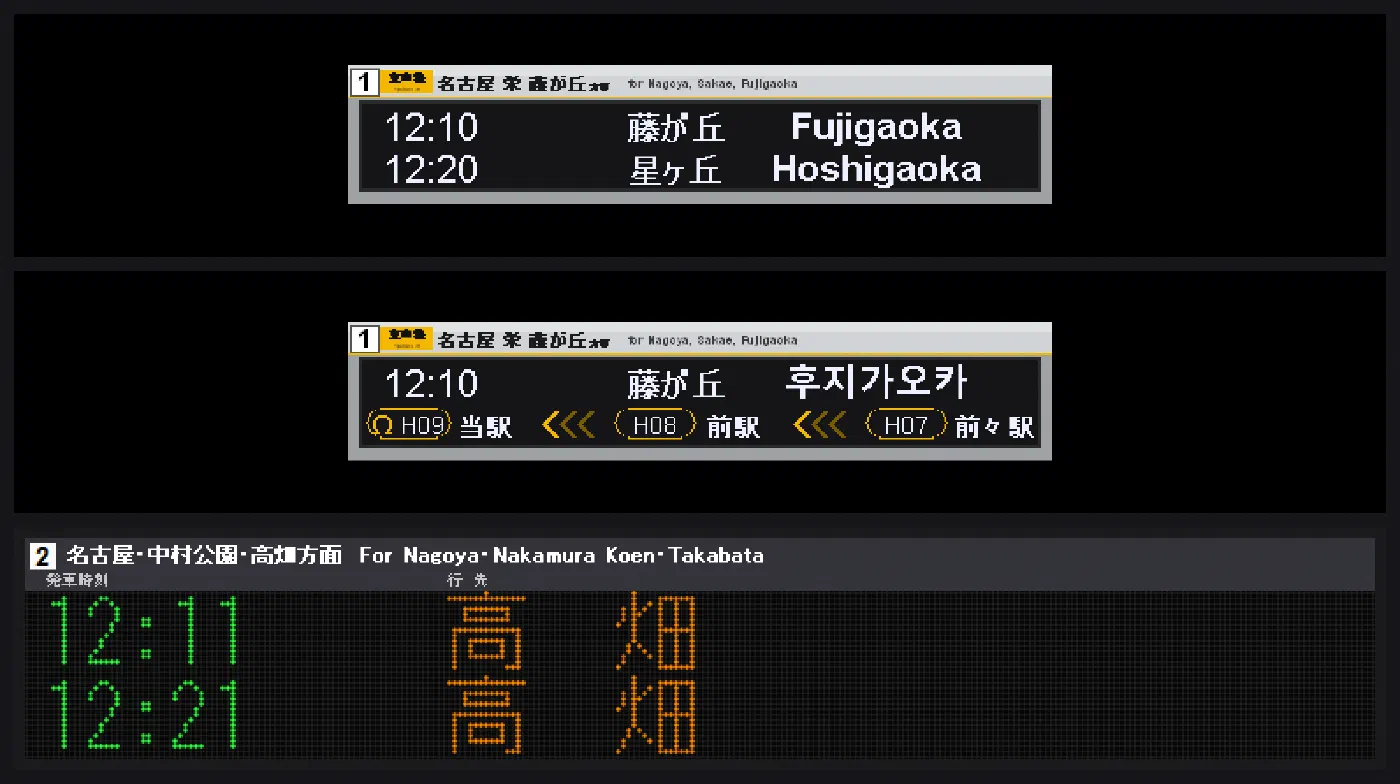

Windows 2000 クライアント

クライアント hasshahyo.exe は C で書いた 40KB ほどの小さな exe です。

• C ランタイムを使わず、Win32 API だけ で書いています。今の Visual Studio の C ランタイムは Windows 2000 で動かないので、memset なども自前
• ビルド後に exe のヘッダーの「対応 OS」を 5.0（Windows 2000）に書き換えて、Windows 2000 で起動できるようにしています
• 使っている API は全部 Windows 2000 にあるものだけ（ビルドのたびに確認）
• 画面はメモリ上の画像に描いてから一気に出すので、ちらつきません。LED は 1 ドットずつ、看板の文字はなめらかな文字で
• 音声はサーバーから取ってきて保存し、Windows 標準の MCI で鳴らします（mp3・wav）
• 新しい Windows でもそのまま動きます（Windows 11 で確認）

中国語・韓国語は、Windows 2000 にそのフォントが入っていないと表示できません。 フォントが無いときはその言語を自動で飛ばして、日本語と英語だけで切り替えます。 入れるときは「コントロールパネル → 地域のオプション → 全般 → システムの言語設定」で、簡体字中国語・繁体字中国語・韓国語にチェックします（Windows 2000 の CD が必要）。

専用機モード（ゲーセン風）

setup-kiosk.bat を実行すると、その PC を発車標専用機にできます。

• 電源を入れると自動でログオンして、デスクトップの代わりに発車標だけ が起動（シェルの置き換え）

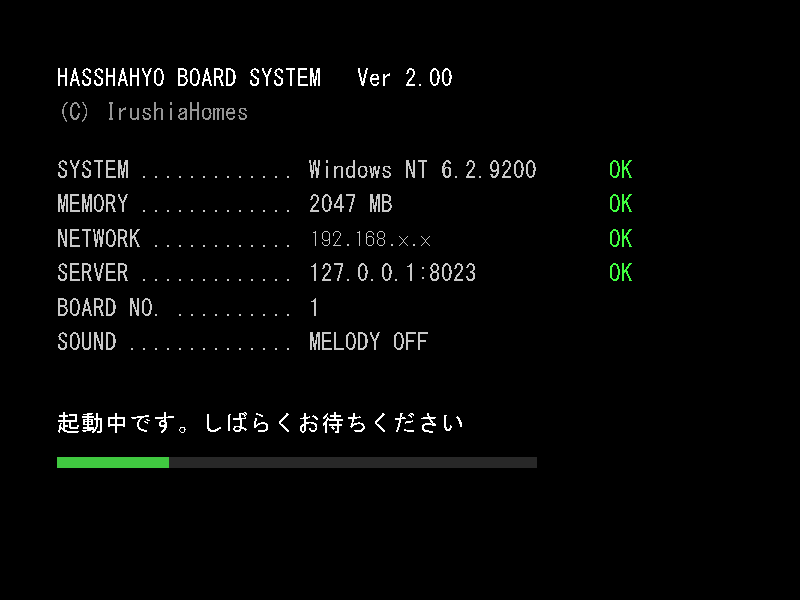

• 起動中は、ゲーセンの筐体みたいな 黒い画面にシステムチェック（SYSTEM / MEMORY / NETWORK / SERVER）と「起動中です。しばらくお待ちください」。サーバーにつながったら発車標へ
• 発車標が落ちても自動で立ち上げ直す。エラーのダイアログも出さない
• ログオン中の「設定を読み込んでいます」も消して、背景は真っ黒。選べば Windows のロゴ画面も消せます
• 保守メニューは Ctrl + Alt + Shift + F12（設定ファイル・コマンドプロンプト・再起動・電源オフなど）
• 元に戻すときは remove-kiosk.bat

音声について

公開版には音声は入っていません。駅の放送や発車メロディには著作権があるので、配ることはしていません。 使いたい音声（mp3 か wav）を自分で用意して、サーバーの server\sounds フォルダに入れてください。

• 操作画面の「行先の一覧」で、行先ごとに 接近 / 到着 / 最終・接近 / 最終・到着 の 4 種類を選べます
• 方面ごとにフォルダを分けられます（sounds\Higashiyama・sounds\Nagoya など）。同じ名前のファイルでも、台ごとに自分のフォルダのものが流れます
• 「行先名-cu.mp3」という名前で置くと、設定しなくてもその行先の接近放送になります（例: 藤が丘-cu.mp3）
• 設定していない行先（試運転や自分で作った行先）は、台ごとの「設定のない行先」の音声を流します
• クライアントはサーバーから音声を取ってくるので、Windows 2000 側に音声を入れる必要はありません

ダウンロード

必要なもの

• サーバー役の PC：Node.js 18 以降（追加のパッケージは不要）
• 発車標にする PC：Windows 2000（SP4 推奨）以降。サーバーと同じ PC でも OK

使い方

1. サーバー役の PC で server\start-server.bat を実行して、ブラウザで http://localhost:8020/ を開く
2. 発車標にする PC に client フォルダをコピーして、hasshahyo.ini の サーバー= をサーバー PC の IP アドレスにする
3. hasshahyo.exe を起動

くわしくは zip の中の README.txt を見てください。同梱の時刻表はサンプルで、実在の駅の時刻表ではありません。
